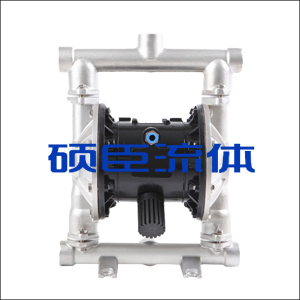

不銹鋼氣動隔膜泵
一、QBY不銹鋼氣動隔膜泵性能概述：
1、不需灌引水．吸程高達5m．揚程達50m．出口壓力≥6kgf/c㎡；
2、流動寬敞，通過性能好．允許通過最大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微；
3、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1—7 bar之間)：
4、該泵無旋轉部件，沒有軸封，隔膜j|等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全；
5、不必用電．在易燃、易爆場所使用安全可靠；
6、可以浸沒在介質中工作：
7、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門．即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞．一旦超負荷，泵會自地動停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降：
9、可輸送較粘的液體(粘度在1萬厘泊以下)：
1 0、本泵無須用油潤滑，即使空轉．對泵也無任何影響，這是該泵最大特點。
二、QBY不銹鋼氣動隔膜泵工作原理：
在隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
三、QBY不銹鋼氣動隔膜泵主要用途：
1.泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等。
2.泵吸油漆、樹膠、顏料、粘合劑和膠水等。
3.泵吸各種瓦、瓷、磚器及陶器釉漿等。
4.泵吸各種磨料、腐蝕劑、清洗油垢等。
5.泵吸各種劇毒、易燃、易揮發液體等。
6.泵吸各種污水、水泥灌漿及灰漿等。
7.泵吸各種強酸、強堿、強腐蝕液體等。
8.用泵為油輪,駁船清倉吸取倉內污水。
9.各種高溫液體最高可耐150℃。
10.作為各種固液分離設備的前級送壓裝置。
四、QBY不銹鋼氣動隔膜泵性能規格：
名 | 型 號 | 進出口徑 | 流量 | 揚程 | 吸程 | 最大允許通過顆粒φ(mm) | 最大供氣壓(kgf/cm2) |
氣 | QBY-10 | 10 | 0.8 | 50 | 5 | 1 | 2-7 |
QBY-15 | 15 | 1 | 50 | 5 | 1 | 2-7 | |
QBY-25 | 25 | 2.4 | 50 | 7 | 2.5 | 2-7 | |
QBY-40 | 40 | 8 | 50 | 7 | 4.5 | 2-7 | |
QBY-50 | 50 | 12 | 50 | 7 | 8 | 2-7 | |
QBY-65 | 65 | 16 | 50 | 7 | 8 | 2-7 | |
QBY-80 | 80 | 24 | 50 | 7 | 10 | 2-7 | |
QBY-100 | 100 | 30 | 50 | 7 | 10 | 2-7 |
